Elektrik və Elektronika mühəndisliyinə aid proqram təminatları

 1. MATLAB-a əlavə məhsul olan Simulink dinamik sistemlərin modelləşdirilməsi, simulyasiyası və təhlili üçün istifadə olunan proqramdır.

Simulink nədir? Əgər maraqlanırsınızsa, ətraflı təlimatı tapa bilərsiniz. O, hər bir detal səviyyəsində dizayn konsepsiyalarını araşdırmaq üçün minimal səylə virtual prototiplərin sürətli qurulmasına imkan verir.

Simulink, sürüklə və burax istifadə edərək sistemlərin qrafik modellərini yaratmaq üçün istifadə ediləcək əvvəlcədən təyin edilmiş blokların geniş kitabxanasını ehtiva edir. Bu şəkildə istifadəçi "işləyən" bir model istehsal edə bilər. Simulink sizə interaktiv mühit verir ki, ondan istifadə edən tələbələr də yeni bir şey sınamağa həvəsləndirilir.

2. Pspice kompüter mühitində elektron sxemləri simulyasiya etmək üçün yazılmış proqramdır. Bu, Windows sistemində işləyən Cadence/Orcad şirkətinin kompüter dəstəkli dizayn və simulyasiya proqramıdır. Kompüter dəstəkli dizaynın və ya elektron sxemləri kompüterlə simulyasiya etməyin ən böyük faydası, dizaynerin laboratoriya mühitində əldə edilməsi mümkün olmayan nəticələri asanlıqla görə bilməsidir.

3. PSIM xüsusilə güc elektronikasının simulyasiyası üçün hazırlanmış keyfiyyətli proqramdır. Müxtəlif çevirici sistemləri simulyasiya etmək olar. Simview aləti ilə ətraflı simulyasiya nəticələrini görmək olar. PSIM Modullarına motor sürücüləri, rəqəmsal idarəetmə, bərpa olunan enerji sistemi və DSP və FPGA dəstəyi mövcuddur. .

4. Multisim elektron dövrə davranışını dərhal vizuallaşdırmaq və təhlil etmək üçün SPICE simulyasiyasını interaktiv sxematik mühitlə birləşdirir. Multisim dizayn axınına güclü dövrə simulyasiyası və təhlili əlavə edərək tədqiqatçılara və dizaynerlərə çap dövrə lövhəsinin (PCB) prototip istehsalını azaltmağa və inkişaf xərclərinə qənaət etməyə kömək edir.

5. Çap sxemi və sxematik təsvirlər hazırlamağa imkan verən Proteus proqramı bir çox fərqli sahədə geniş çeşiddə istifadə olunur. Xüsusilə təmin etdiyi tapşırıqlarla elektrik və elektronika sahələrində əhəmiyyətli irəliləyişlər əldə etmək imkanı verdi.

  - Elektron sxemlərin işlək olub-olmadığını anlamaq üçün xüsusilə kompüterdə yoxlamaq imkanı verir.

- Dövrə elementlərinin qiymətini dəyişdirmək üçün istifadə olunur.

  - Qrafik əsaslı simulyasiyanı yerinə yetirmək üçün qiymətləndirilir.

  - Mikroprosessor əsaslı layihələr üçün simulyasiya ilə birlikdə animasiyanı görmək üçün istifadə olunur.

  - Üçölçülü çap dövrə elementini görmək üçün rasional həll metodu təklif edir.

  - Avtomatik çap sxemi çəkmək üçün qiymətləndirilir.

  Bütün bu xüsusiyyətləri ilə yanaşı, Proteus proqramı bu gün bir çox fərqli sahədə istifadə olunur. Bu proqramı öyrənməklə siz tələbələr olaraq ondan asanlıqla istifadə edə və çoxlu müxtəlif rəsmlər çəkə bilərsiniz.

6. Electronics Workbench, virtual dövrə tətbiqləri və dövrədə DC və AC siqnal analizini yerinə yetirmək nöqtəsində digər proqramlar  ilə müqayisədə həyata keçirilməsi asan olan elektron simulyasiya proqramıdır. Bu mərhələdə DC çalışma nöqtəsi analizi, AC tezlik analizi, Keçid analizi, Furye və Monte Karlo analizi kimi üsullarla dövrənin tezlik, faza, keçid və zaman analizləri edilə bilər.

7. ETAP (Electrical Transient Analyzer Program) elektrik enerjisi sistemlərinin təhlili, simulyasiyası, monitorinqi, nəzarəti, optimallaşdırılması və avtomatlaşdırılması üzrə ixtisaslaşan analitik elektrik mühəndisliyi proqram təminatı şirkətidir. ETAP proqramı modelləşdirmədən müəssisəyə qədər ən yaxşı və ən əhatəli inteqrasiya edilmiş enerji sistemi üçün müəssisə həllini təmin edir.

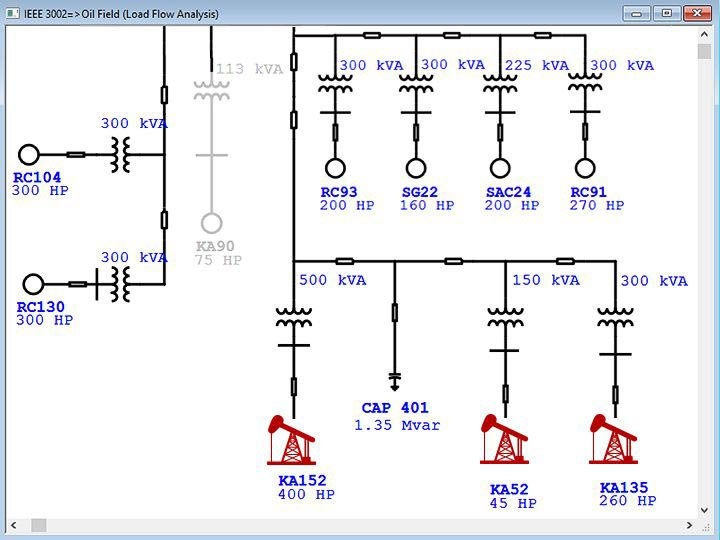

8. PowerWorld Simulator bir neçə dəqiqədən bir neçə günə qədər olan müddət ərzində yüksək gərginlikli enerji sisteminin işini simulyasiya etmək üçün nəzərdə tutulmuş interaktiv enerji sisteminin simulyasiya proqramıdır.

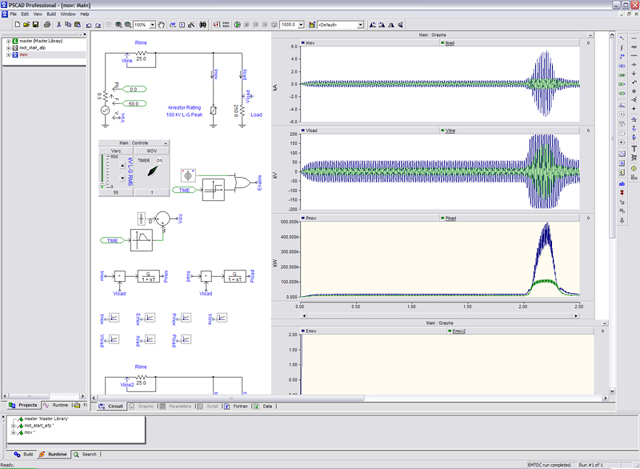

9. Enerji sistemləri inkişaf etdikcə, dəqiq və intuitiv simulyasiya vasitələrinə ehtiyac getdikcə daha vacib olur. PSCAD™ ilə siz sistemlərinizi asanlıqla qura, simulyasiya edə və modelləşdirə bilərsiniz, PSCAD sizə enerji sisteminin simulyasiyasında qeyri-məhdud imkanlar verir. Elektromaqnit keçid vəziyyətlərini araşdırmaq üçün möhtəşəm proqramdır.

10. PSSE bütün dünyada məsləhətçilər, universitetlər və tədqiqat laboratoriyaları tərəfindən istifadə olunur. PSSE; Bu, enerji axını, dinamika, qısa qapanma, ehtimal təhlili, optimal enerji axını, gərginlik sabitliyi və daha çox şey daxil olmaqla, müxtəlif analiz funksiyalarını yerinə yetirməyə imkan verir.

11. Labview; Bu, milyonlarla mühəndis və elm adamının istifadə etdiyi qrafik proqramlaşdırma dili interfeysidir.

Labview; Kiçik qrafik nişanlar və kabellərlə axın diaqramlarını hazırlamaq və obyekt əsaslı proqramlardan istifadə etməklə bir çox kiçik proqramları birləşdirmək üçün istifadə olunur. Mətn əsaslı dillərdən daha çox istifadə etmək daha asandır və alqoritmlər hazırlamaq üçün daha vizual platforma təklif edir. 1986-cı ildən bəri bütün növ platformalarda mövcuddur.

Test ölçmə və nəzarət sistemləri üçün əvəzolunmaz olmağı hədəfləyən Labview, National Instrument çərçivəsində hazırlanmış məlumat toplama kartları, modul cihaz sistemləri və kompakt kartlarla dünya bazarında mühüm yer qazanmışdır.

12. QElectroTech və ya qısaca QET, diaqramlar və sxemlər yaratmaq üçün pulsuz və açıq mənbəli kompüter proqramıdır.

Proqram təminatı əsasən elektrik sənədlərinin yaradılması üçün nəzərdə tutulub, lakin ondan pnevmatika, hidravlika, texnoloji sənaye, elektronika kimi hər cür diaqramları çəkmək üçün də istifadə edilə bilər...

Ümumiyyətlə, QET CAD/CAE redaktorudur və sxematik çertyoj xüsusiyyətlərinə diqqət yetirir.

Bu o deməkdir ki, quraşdırılmış simulyasiya və ya hesablama funksiyaları yoxdur və onların həyata keçirilməsi planlaşdırılmır.

Tərtibatçıların əsas məqsədi sxematik rəsm məqsədləri üçün pulsuz, istifadəsi asan və effektiv proqram təmin etməkdir.

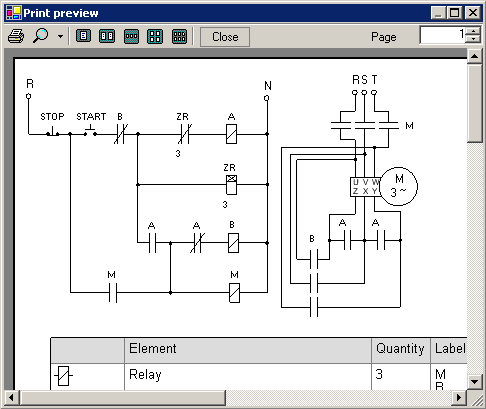

13. EKTS (Electrical Control Techniques Simulator) Elektrik İdarəetmə sistemlərini layihələndirmək və öyrənmək üçün istifadə olunur. Universitet və Texniki Liseylərdə bununla bağlı kurslar verilir. Bu simulyatorun məqsədi bu kursun təhsilinə töhfə verməkdir.

Simulyator özünü sistem kimi aparan və sistemin bütün təsirlərini göstərən proqramdır. Bu simulyator elektrik idarəetmə sistemlərinin dizaynı, istismarı və davranışını öyrənmək üçün hazırlanmışdır.

14. Avtomatik idarəetmə sxemləri ilə məşğul olanlar bilir. Hazırlanmış sxemləri simulyasiya etmədən qurulan sxemlər mənasızdır. Ona görə də sizə CADe Simu  proqramını tövsiyə edirik.Avtomatik idarəetmə dövrəsinin dizaynı ilə maraqlananlar üçün çox faydalı olacağına əminik.

15. SimulIDE sadə real vaxt elektron dövrə simulyatorudur, həvəskarlar və ya tələbələr üçün PIC, AVR və Arduino-nu dəstəkləyən sadə elektron sxemlər və mikrokontrollerləri öyrənmək və sınaqdan keçirmək üçün nəzərdə tutulmuşdur.

Bu dövrə təhlili üçün dəqiq simulyator deyil, sürətli, sadə və istifadəsi asan olmağı hədəfləyir, bu sadə və çox dəqiq olmayan elektron modellər və məhdud xüsusiyyətlər deməkdir. Sadəlik və istifadə rahatlığı bu simulyatorun əsas xüsusiyyətləridir. Siz bir neçə dəqiqə ərzində sxemlərinizi yarada, simulyasiya edə və onlarla qarşılıqlı əlaqədə ola bilərsiniz, sadəcə siyahıdan komponentləri sürükləyin, dövrəyə buraxın, onları birləşdirin və onun necə işlədiyini görmək üçün güc düyməsini sıxın. SimulIDE həmçinin GcBasic, Arduino, PIC asm və AVR asm üçün kod Redaktoru və Debugger-ə malikdir. Əsas funksiyaları ilə hələ də inkişafının ilk mərhələlərindədir, lakin kəsilmə nöqtələri, izləmə registrləri və qlobal dəyişənlərlə yazmaq, tərtib etmək və əsas sazlama işləri aparmaq mümkündür.

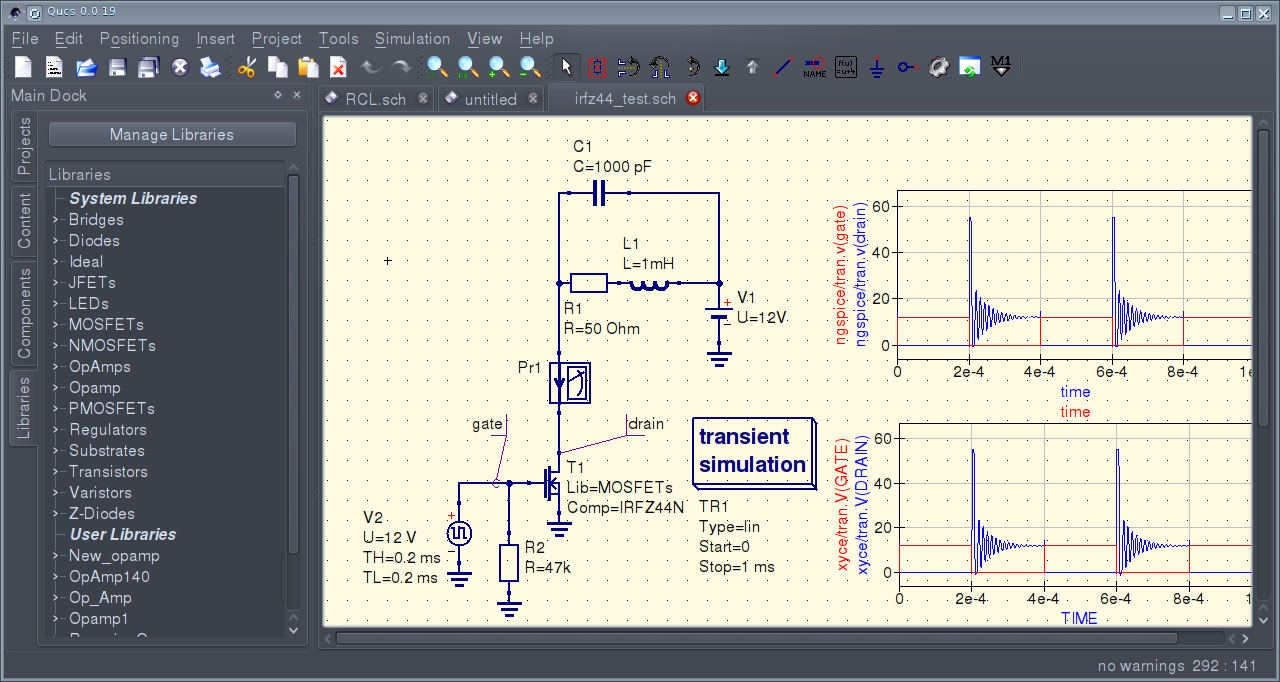

16. "QUCS-Quite Universal Circuit Simulator" GPL altında buraxılmış pulsuz proqram təminatı olan elektron dövrə simulyatoru proqram proqramıdır. O, qrafik istifadəçi interfeysi ilə dövrə qurmaq və dövrənin böyük siqnal, kiçik siqnal və küy davranışını simulyasiya etmək imkanı təklif edir.

17. RFSim99 - filtrlər, küy zəiflədən, uyğunluq sxemləri, S-parametrli RF(radio tezlik) komponentləri və s. kimi RF sxemlərinin layihələndirilməsi və simulyasiyası üçün köhnə, lakin hələ də çox faydalı pulsuz proqram təminatıdır. Bu yüksək səviyyəli bir vasitə deyil, lakin hobbi və həvəskar səviyyəli dizaynerlər üçün kifayət qədər yaxşıdır.

18. Tinkercad- Tinkercad Circuits Autodesk tərəfindən təklif olunan onlayn pulsuz elektron dövrə simulyasiya proqramıdır. TinkerCad Circuits ilə tələbələr elektron dövrələrini virtual olaraq quracaq və sınaqdan keçirəcəklər. Beləliklə, istifadəçilər bir çox sxemləri quraşdırmaq və çalışdırmaq və onları maddi problem olmadan müşahidə etmək imkanını əldə edəcəklər.

19. OrCAD -1982-ci ildə OrCAD şirkəti tərəfindən elektronika dizaynerləri üçün hazırlanmış elektron rəsm proqramıdır. Əvvəlcə DOS mühiti üçün yazılmış bu proqram, Windows mühitinin artan populyarlığı və istifadəsi asanlığı sayəsində indi bu mühitdə işləyən OrCAD versiyalarında buraxılmışdır.

OrCAD təkmilləşdirilmiş kitabxanası, asan istifadəsi və limitsiz proqramlarla inteqrasiyası sayəsində çox faydalı proqramdır. OrCAD-dən istifadə zamanı ilk olaraq Capture ilə dizayn edilmiş sxemi çəkə və sonra lazım olduqda OrCAD sayəsində dizayn edilmiş sxemin kompüter mühitində işlək olub-olmadığını görə bilərsiniz. Simulyatorda işlətdiyiniz sxemi, əlbəttə ki, OrCAD Layout sayəsində həyata keçirə bilərsiniz.

20. Cirkit Designer, xüsusilə yeni başlayanlar, tələbələr, hobbilər və yarı peşəkarlar üçün dövrə layihələrinin layihələndirilməsi və prototiplənməsi üçün bir pəncərədir.

Cirkit Designer ilə siz dövrəniz üçün naqil diaqramları yarada, daxili IDE ilə kod hazırlaya və Materiallar Sənədindən layihə üçün hissələri satın ala bilərsiniz.

Bundan əlavə, siz dizaynınızı Cirkit Designer-in istinad dövrə dizaynları kitabxanasından başlaya bilərsiniz. İstinad dizaynlarına təfərrüatlı sənədlər və dərsliklər, komponentlər və naqillər haqqında məlumat və kod daxildir - əsasən sxemin necə işlədiyini və dizaynınızda necə istifadə edəcəyinizi anlamaq üçün lazım olan hər şey.

21. TINA-TI SPICE-in bütün şərti DC, keçid və tezlik domen analizini və daha çoxunu təmin edir. TINA, nəticələri istədiyiniz şəkildə formatlaşdırmağa imkan verən geniş post-processing qabiliyyətinə malikdir. Virtual alətlər sizə giriş dalğa formalarını seçməyə və dövrə düyün gərginliklərini və dalğa formalarını yoxlamağa imkan verir. TINA-nın sxematik təsviri həqiqətən intuitivdir - əsl "sürətli başlanğıc".

TINA-TI quraşdırılması təxminən 500 MB tələb edir. Quraşdırma birbaşadır və istəsəniz asanlıqla silinə bilər. Etiraf edirik ki, etməyəcəksiniz.

TINA yalnız Texas Instruments üçün DesignSoft məhsuludur. Bu pulsuz versiya tam funksionaldır, lakin TINA-nın tam versiyası ilə mövcud olan bəzi digər funksiyaları dəstəkləmir.

22. Logisim rəqəmsal məntiq sxemlərinin layihələndirilməsi və simulyasiyası üçün tədris vasitəsidir. Sadə alətlər paneli interfeysi və onları qurarkən sxemlərin simulyasiyası ilə məntiq sxemləri ilə bağlı ən əsas anlayışları öyrənməyi asanlaşdırmaq üçün kifayət qədər sadədir. Daha kiçik alt sxemlərdən daha böyük sxemlər qurmaq və bir maus sürükləməsi ilə naqillər dəstlərini çəkmək  ilə Logisim təhsil məqsədləri üçün bütün CPU-ları dizayn etmək və simulyasiya etmək üçün istifadə edilə bilər (və istifadə olunur).

Logisim bütün dünya üzrə kollec və universitetlərdə tələbələr tərəfindən ümumi təhsil üzrə informatika sorğularında məntiq üzrə qısa bölmədən, kompüterin təşkili kurslarına, kompüter arxitekturasına dair tam semestr kurslarına qədər bir çox dərs növlərində istifadə olunur.

23. LogicCircuit – rəqəmsal məntiq sxemlərinin layihələndirilməsi və simulyasiyası üçün pulsuz, açıq mənbə təhsil proqramıdır. İntuitiv qrafik istifadəçi interfeysi çox bitli şinlərlə(bus) qeyri-məhdud dövrə iyerarxiyası yaratmağa, ossiloqrafla sxemlərin davranışını izləməyə və işləyən sxemlərin iyerarxiyasını idarə etməyə imkan verir.

24. iSIMpe tam sxem çəkmə və dalğa formasına baxış və təhlili təmin edir.

ISIMpe -nin aşağıdakı növləri vardır:

- SIMPLIS simulyasiya mühərriki (qapalı dövrəli kommutasiya enerji təchizatı tətbiqləri üçün müstəsna olaraq yaxşıdır)

- SIMetrix Spice (üstün yaxınlaşma xüsusiyyətləri).

iSIM PE müəyyən ölçü məhdudiyyətlərinə malikdir və Intersil məhsullarından istifadə edərək sxemlərin dizaynını və təhlilini dəstəkləmək üçün nəzərdə tutulmuşdur.

25. TinyCAD, ümumiyyətlə sxematik təsvirlər kimi tanınan elektrik dövrə diaqramlarını çəkmək üçün bir proqramdır. Standart və xüsusi simvol kitabxanalarını dəstəkləyir. O, bir neçə netlist formatı ilə PCB layout proqramlarını dəstəkləyir və həmçinin SPICE simulyasiya şəbəkələri hazırlaya bilər. Həm də əksərən bir xəttli diaqramlar, blok diaqramlar və təqdimat rəsmləri çəkmək üçün istifadə olunur.

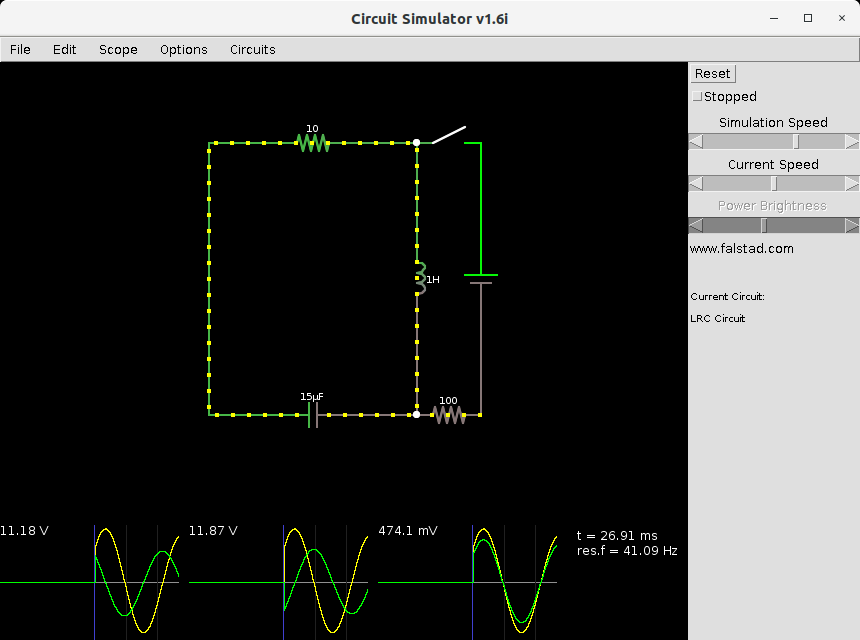

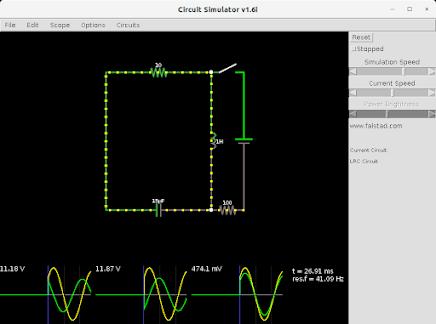

26. FALSTAD- Bu elektron dövrə simulyatorudur. Proqram işə salındıqda siz sadə LRC dövrəsinin animasiya sxemini görəcəksiniz. Yaşıl rəng müsbət gərginliyi göstərir. Boz rəng torpağı göstərir. Qırmızı rəng mənfi gərginliyi göstərir. Hərəkət edən sarı nöqtələr cərəyanı göstərir.

Bir açarı yandırmaq və ya söndürmək üçün üzərinə klikləyin. Əgər siçanı dövrənin hər hansı komponentinin üzərinə aparsanız, pəncərənin aşağı sağ küncündə həmin komponentin qısa təsvirini və onun cari vəziyyətini görəcəksiniz. Komponenti dəyişdirmək üçün siçanı onun üzərinə aparın, sağ siçan düyməsini sıxın (və ya Mac varsa, idarəetmə düyməsini sıxın) və "Düzəliş et" seçin.

"Sxemlər" menyusunda sınamağınız üçün çoxlu nümunə sxemləri var.
